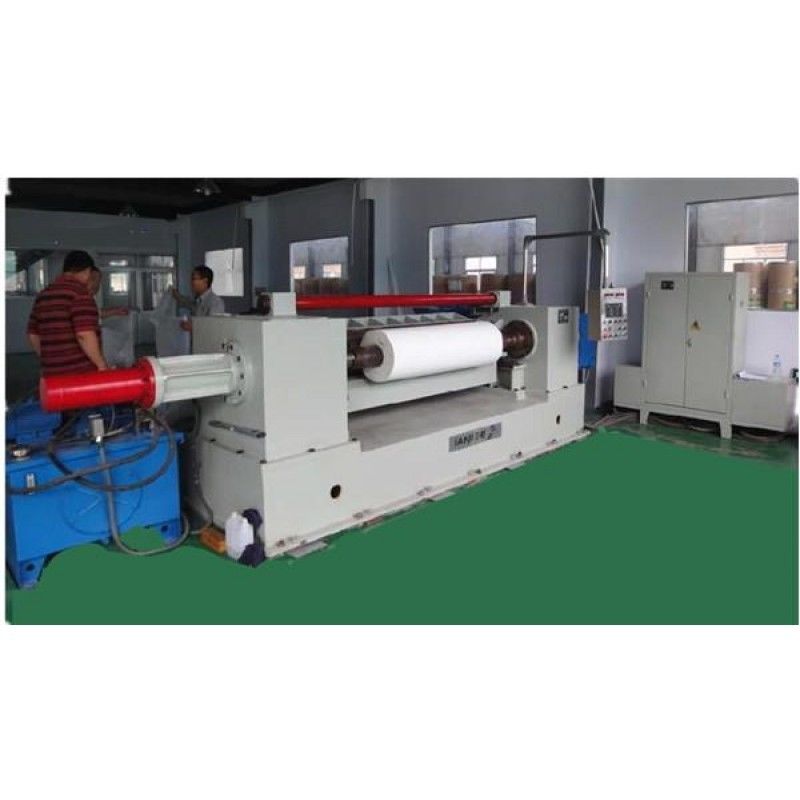

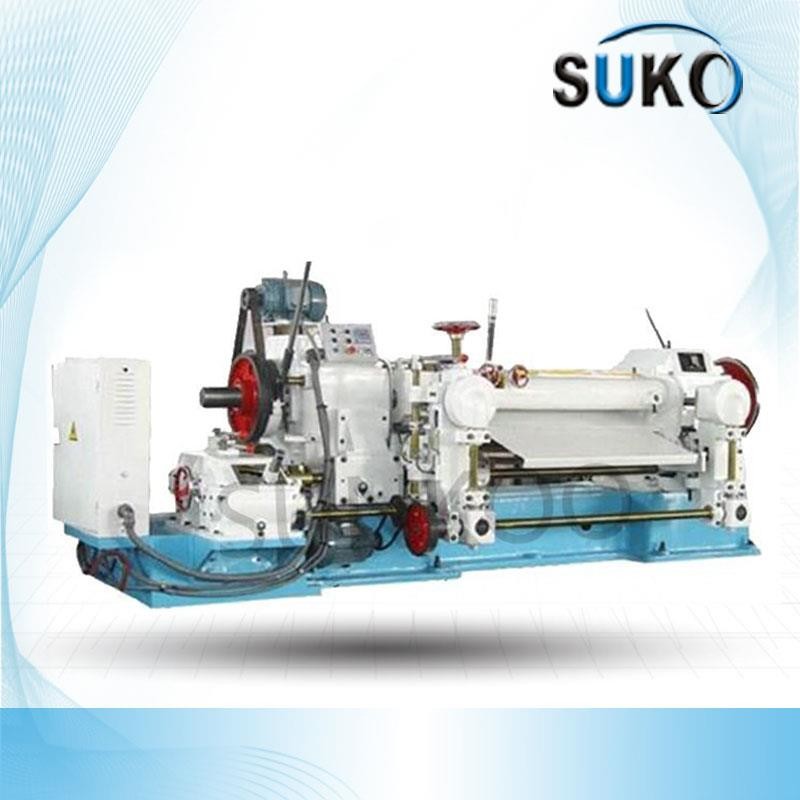

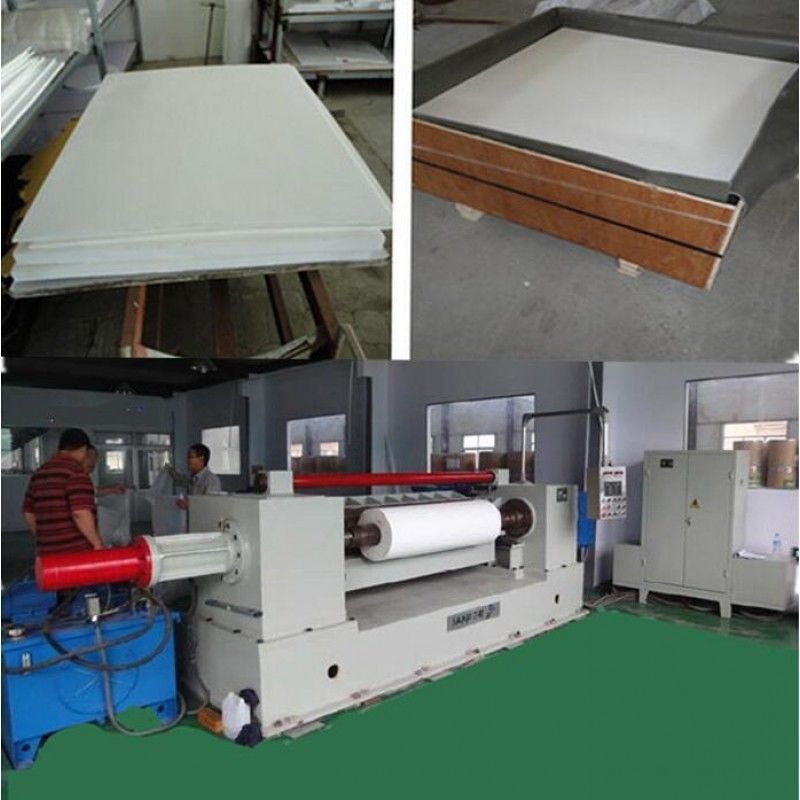

Maszyna do wyciągania folii z PTFE
Przepływ pracy
- Włóż zsinterowany pręt PTFE przez wał żelazny i zamocować go w maszynie skiwing.
- Początkowe ustawienie po zamknięciu.
- Ustawić prędkość zgodnie z średnicą i grubością pręta PTFE.
- Ustaw obrócacz.
- Zweryfikować błąd po bieganiu obróbki obrotowej.
- Po potwierdzeniu wymagania grubości włączyć tryb automatyczny. Węzeł obraca się, a obrócający się ciętek zasila pionowo.
Wymagania dotyczące urządzenia do wyciągania folii PTFE:
ü Intensywność przeciw napięcia
ü Wysokie napięcie awaryjne
ü Możliwość regulacji temperatury
ü odporność na działanie chemiczne
ü Wysoka zdolność do pracy
ü Niskie tarcie
ü Materiał ochronny powierzchni
ü Zainstalowany jest tajwański silnik prądu przemiennego z falownikiem.
ü Przyspieszenie i opóźnienie są szybkie i stałe.
Specyfikacje klucza maszynowego
Zakres długości do cięcia obrotowego: maksymalna długość 1500 mm, minimalna długość 750 mmRang średnicy do cięcia obrotowego: maksymalna średnica 800 mm (maksymalna średnica 500 mm dla wstrzykiwacza), minimalna średnica 105 mmRang grubości arkusza PTFE:0.20-7mmMoce silnika głównego: 30KWCałkowita moc maszyny: 37KWGłówna ramka:Struktury kompozytoweRozmiary obróbki obrotowej:Długość 1500mm, szerokość 80mm, grubość 13mmRozmiary wału głównego:1750 mm*132 mm*126 mm
Opis maszyny z folii skifowej z PTFE
1. Główna część napędowa: silnik Taiwan AC z falownikiem jest zainstalowany.
2Centralna jednostka sterująca: wykorzystuje się centralne sterowanie programowalne i można ustawić różne rozmiary (najwyżej 20) na tym samym wałku do automatycznego przenoszenia i cięcia.
3Panel operacyjny: wszystkie funkcje obsługiwane są na 10,4 "Taiwan Wein View LCD touch panel.
4System sterowania silnikiem: centralny system sterowania jest sterownikiem programowalnym PLC. Różne rozmiary mogą być ustawione na tym samym wałku, a szerokość cięcia jest automatycznie regulowana.
5System pozycjonowania cięcia rolki: pozycjonowanie cięcia rolki jest sterowane przez serwomotor Mitsubishi.
Do ustawienia rozmiaru stosuje się importowany wysokiej precyzji śrubę kulkową, a liniowa szyba przesuwna ma nosić obciążenie siedzenia cięcia.
6. System pozycjonowania ostrza: ostrze jest sterowane przez serwo silnik Mitsubishi, a prędkość cięcia jest regulowana w trzech etapach.Zwiększa się wydajność i gwarantuje najwyższą jakość.
7. Automatyczna regulacja kąta ostrza okrągłego: silnik serwo Mitsubishi jest używany do obliczenia kąta ostrza okrągłego, a zmiana kąta zależy od różnych materiałów (zakres zmiany kąta wynosi ± 8°).
Przy niezgładnej powierzchni cięcia kąt cięcia zmienia się bezpośrednio, dzięki czemu zwiększa się wydajność.
